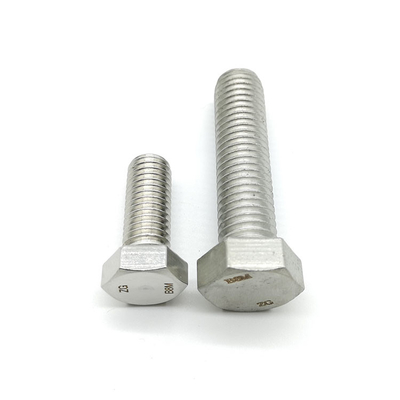

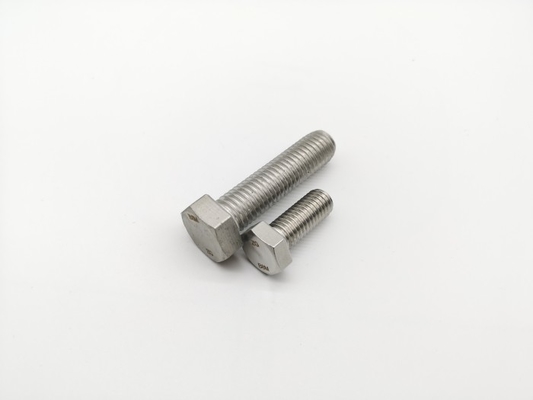

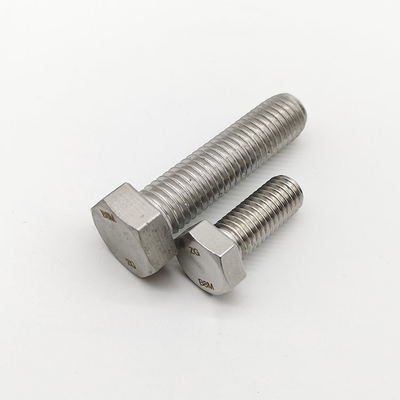

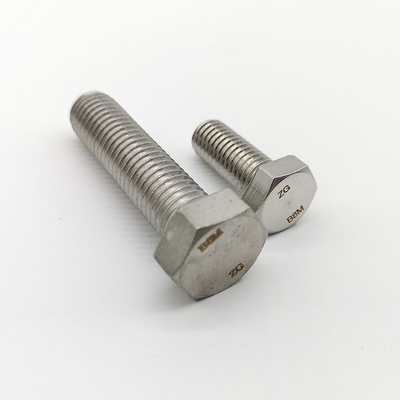

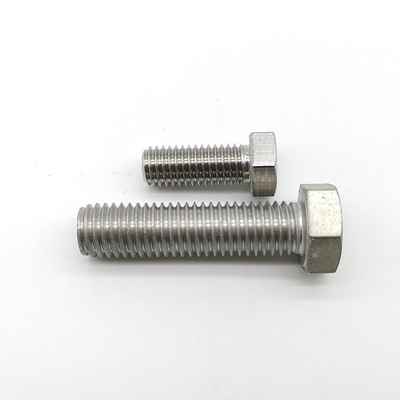

Нержавеющая сталь винтов SS316 наговора класса B8M ASTM A193M тяжелая привинчивает чокнутый ANSI ASME B18 2,3 3M болтов

Нержавеющая сталь класса B8M ASTM A193M 316 винтов тяжелого наговора болтов с шестигранной головкой ASME/ANSI b 18.2.3.3 m тяжелых

Характеры продукции:

Сделанный из нержавеющей стали 316, эти винты ранга B8M более коррозионностойки чем 18-8 винтов нержавеющей стали и имеют превосходное сопротивление к химикатам и соленой воде. Они могут быть слабо магнитны. Также как болты давления, эти винты встречают высоконапорные и высокотемпературные регулировки ASTM A193 и использованы для того чтобы обеспечить танки давления, клапаны, и фланцы.

Длина измерена из-под головы.

Винты должны быть использованы с рангом 8M чокнутым.

Механические требования:

Чертеж продукта:

Метрические тяжелые винты наговора
ASME/ANSI B 18.2.3.3 M
d (mm)	P (mm)	b (mm)			ds (mm)		k (mm)		s (mm)
		L≤125	125	L>200	минута	максимальный	минута	максимальный	минута	максимальный
M12	1,75	30	36	49	11,73	12	7,24	7,76	20,67	21
M14	2	34	40	53	13,73	14	8,51	9,09	23,67	24
M16	2	38	44	57	15,73	16	9,68	10,32	26,67	27
M20	2,5	46	52	65	19,67	20	12,12	12,88	33	34
M24	3	54	60	73	23,67	24	14,56	15,44	40	41
M30	3,5	66	72	85	29,67	30	17,92	19,48	49	50
M36	4	78	84	97	35,61	36	21,72	23,38	58,8	60

Характеристики продукта:

Тяжелая серия винтов наговора должна быть использована для номинальных диаметров тела 1-1⁄4 в [30 mm] и более менее.

Для более больших размеров, тяжелая серия винта наговора должна быть использована, за исключением максимального диаметра тела и радиус филе может быть этим же как для тяжелой серии болта с шестигранной головкой.

Диаметр тела и главный радиус филе для размеров тяжелых болтов крышки и болтов наговора которые не показаны в их соответственно таблицах в ASME B18.2.1 или ASME b 18.2.3.3 m могут быть этим показанным в соответствуя таблицах болта крышки и болта наговора соответственно.
