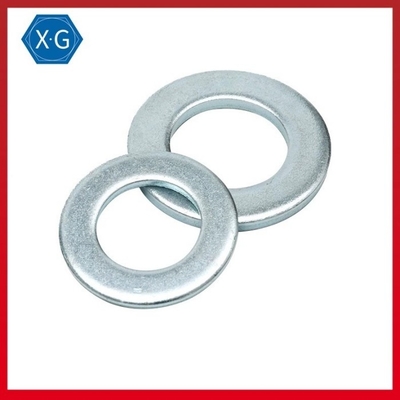

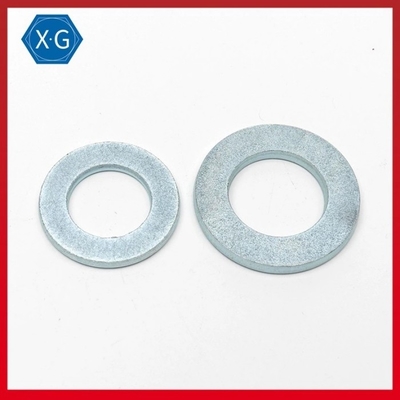

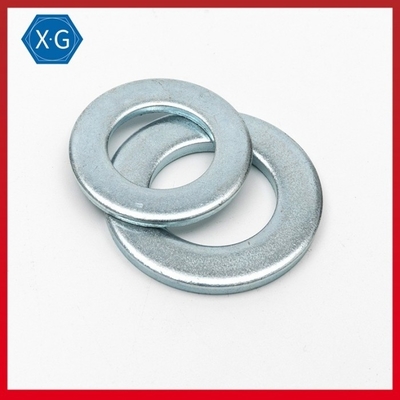

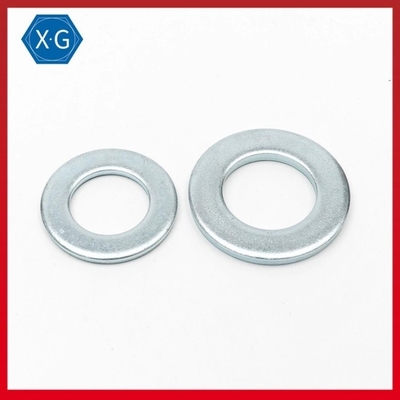

F436 3 дюйма вне шайбы SAE диаметра плоской оцинковывают покрытое AME B18.22.1

  • F436 3 Inch Outside Diameter Flat Washer SAE Zinc Plated AME B18.22.1
  • F436 3 Inch Outside Diameter Flat Washer SAE Zinc Plated AME B18.22.1
  • F436 3 Inch Outside Diameter Flat Washer SAE Zinc Plated AME B18.22.1
  • F436 3 Inch Outside Diameter Flat Washer SAE Zinc Plated AME B18.22.1
Место происхождения Китай
Фирменное наименование XGFH
Сертификация ISO9001
Номер модели SAE
Количество мин заказа 1000PCS
Цена 0.01-0.2usd/pc
Упаковывая детали коробка 25KG/Carton, и после этого паллет.
Время доставки 3-10workdays
Условия оплаты T/T, L/C
Поставка способности 500000pcs в неделю

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
имя Плоские шайбы Стандарт ANSI/SAME B18.22.1
Материал сталь углерода Финиш Покрытый цинк
Размер Внутренний dia. от #6 до 3" Измерительная система Дюйм
Выделить

3 дюйма вне шайбы диаметра плоской

,

плоская шайба f436

,

f436 структурная шайба SAE оцинковывает покрытый
Оставьте сообщение
Характер продукции

Цинк SAE покрыл стальные плоские шайбы шайб общецелевые

Чертеж:

Простая шайба
ANSI/ASME B18.22.1
F436 3 дюйма вне шайбы SAE диаметра плоской оцинковывают покрытое AME B18.22.1 0
d 类型 d1 (ich) dc (ich) h (ich)
Nom минута максимальный Nom минута максимальный Nom минута максимальный
6# 0,138 / 0,156 0,151 0,164 0,375 0,37 0,39 0,049 0,036 0,065
8# 0,164 / 0,188 0,183 0,196 0,438 0,433 0,453 0,049 0,036 0,065
10# 0,19 / 0,219 0,214 0,227 0,5 0,495 0,515 0,049 0,036 0,065
3/16 0,1875 / 0,25 0,245 0,265 0,562 0,557 0,577 0,049 0,036 0,065
12# 0,216 / 0,25 0,245 0,265 0,562 0,557 0,577 0,065 0,051 0,08
1/4 0,25 N 0,281 0,276 0,296 0,625 0,62 0,64 0,065 0,051 0,08
W 0,312 0,307 0,327 0,734 0,727 0,749 0,065 0,051 0,08
5/16 0,3125 N 0,344 0,339 0,359 0,688 0,681 0,703 0,065 0,051 0,08
W 0,375 0,37 0,39 0,875 0,868 0,905 0,083 0,065 0,104
3/8 0,375 N 0,406 0,401 0,421 0,812 0,805 0,827 0,065 0,051 0,08
W 0,438 0,433 0,453 1 0,933 1,03 0,083 0,064 0,104
7/16 0,4375 N 0,469 0,464 0,484 0,922 0,915 0,937 0,065 0,051 0,08
W 0,5 0,495 0,515 1,25 1,243 1,28 0,083 0,064 0,104
1/2 0,5 N 0,531 0,526 0,546 1,062 1,055 1,092 0,095 0,074 0,121
W 0,562 0,557 0,577 1,375 1,368 1,405 0,109 0,086 0,132
9/16 0,5625 N 0,594 0,589 0,609 1,156 1,149 1,186 0,095 0,074 0,121
W 0,625 0,62 0,64 1,469 1,462 1,499 0,109 0,086 0,132
5/8 0,625 N 0,656 0,649 0,686 1,312 1,305 1,342 0,095 0,074 0,121
W 0,688 0,681 0,718 1,75 1,743 1,78 0,134 0,108 0,16
3/4 0,75 N 0,812 0,805 0,842 1,469 1,462 1,499 0,134 0,108 0,16
W 0,812 0,805 0,842 2 1,993 2,03 0,148 0,122 0,177
7/8 0,875 N 0,938 0,931 0,968 1,75 1,743 1,78 0,134 0,108 0,16
W 0,938 0,931 0,968 2,25 2,243 2,28 0,165 0,136 0,192
1 1 N 1,062 1,055 1,092 2 1,993 2,03 0,134 0,108 0,16
W 1,062 1,055 1,092 2,5 2,493 2,53 0,165 0,136 0,192
1-1/8 1,125 N 1,25 1,243 1,28 2,25 2,243 2,28 0,134 0,108 0,16
W 1,25 1,243 1,28 2,75 2,743 2,78 0,165 0,136 0,192
1-1/4 1,25 N 1,375 1,368 1,405 2,5 2,493 2,53 0,165 0,136 0,192
W 1,375 1,368 1,405 3 2,993 3,03 0,165 0,136 0,192
1-3/8 1,375 N 1,5 1,493 1,53 2,75 2,743 2,78 0,165 0,136 0,192
W 1,5 1,49 1,545 3,25 3,24 3,295 0,18 0,153 0,213
1-1/2 1,5 N 1,625 1,618 1,655 3 2,993 3,03 0,165 0,136 0,192
W 1,625 1,615 1,67 3,5 3,49 3,545 0,18 0,153 0,213
1-5/8 1,625 / 1,75 1,74 1,795 3,75 3,74 3,795 0,18 0,153 0,213
1-3/4 1,75 / 1,875 1,865 1,92 4 3,99 4,045 0,18 0,153 0,213
1-7/8 1,875 / 2 1,99 2,045 4,25 4,24 4,295 0,18 0,153 0,213
2 2 / 2,125 2,115 2,17 4,5 4,49 4,545 0,18 0,153 0,213
2-1/4 2,25 / 2,375 2,365 2,42 4,75 4,74 4,795 0,22 0,193 0,248
2-1/2 2,5 / 2,625 2,615 2,67 5 4,99 5,045 0,238 0,21 0,28
2-3/4 2,75 / 2,875 2,865 2,94 5,25 5,24 5,315 0,259 0,228 0,31
3 3 / 3,125 3,115 3,19 5,5 5,49 5,565 0,284 0,249 0,327

Особенности:

Шайбы SAE вообще имеют более небольшие ID и OD чем шайбы USS.

Подобный шайбе USS, но с внутренними и наружными диаметрами немножко более небольшими. Большая часть но не все
Шайбы SAE произведены от материалов растворителя сравненных к шайбам USS.

Этот плоские шайбы расположен под голову болта или гайки для того чтобы обеспечить ровную опорную площадь и распределить нагрузку крепежной детали над более широкой областью.

Цинк-покрытый, желт-хромат цинка покрыл, и покрывает хромом покрытые стальные шайбы коррозионностоек во влажных окружающих средах.

Общецелевые стальные плоские шайбы главным образом использованы в применениях изо дня в день и использованы в сухих окружающих средах.

F436 3 дюйма вне шайбы SAE диаметра плоской оцинковывают покрытое AME B18.22.1 1
