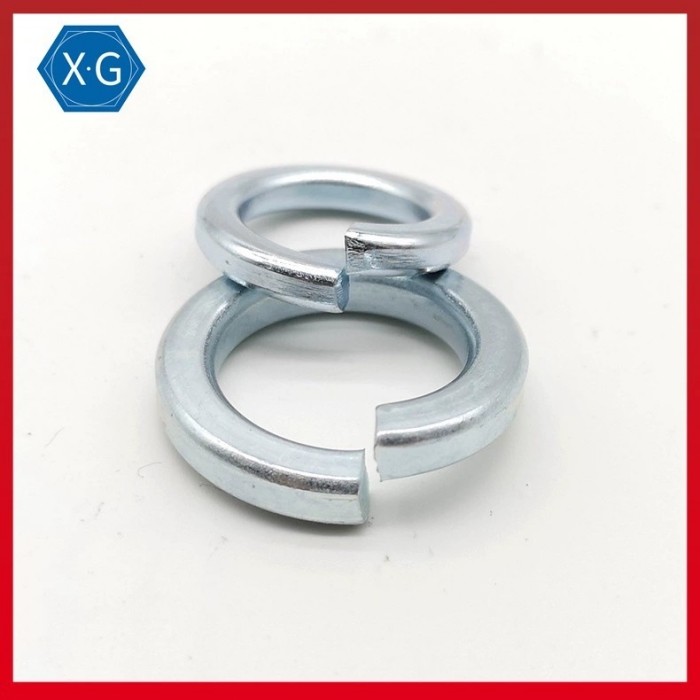

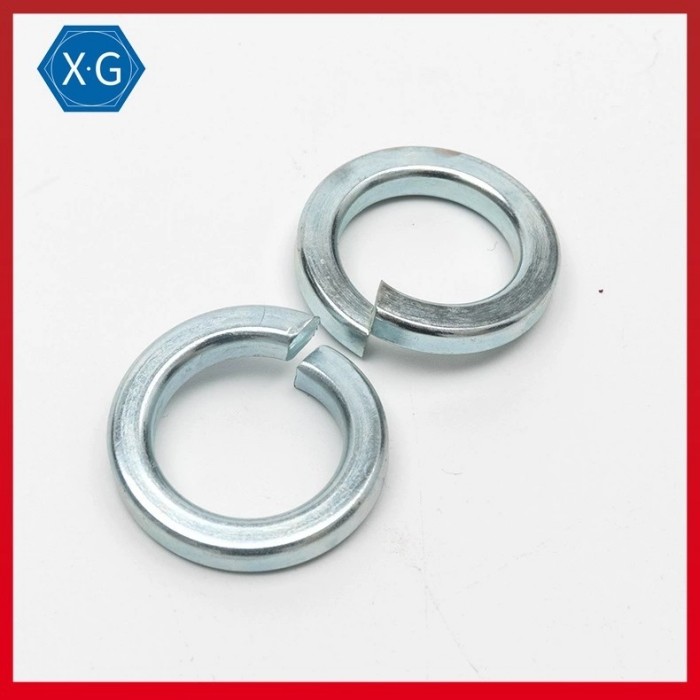

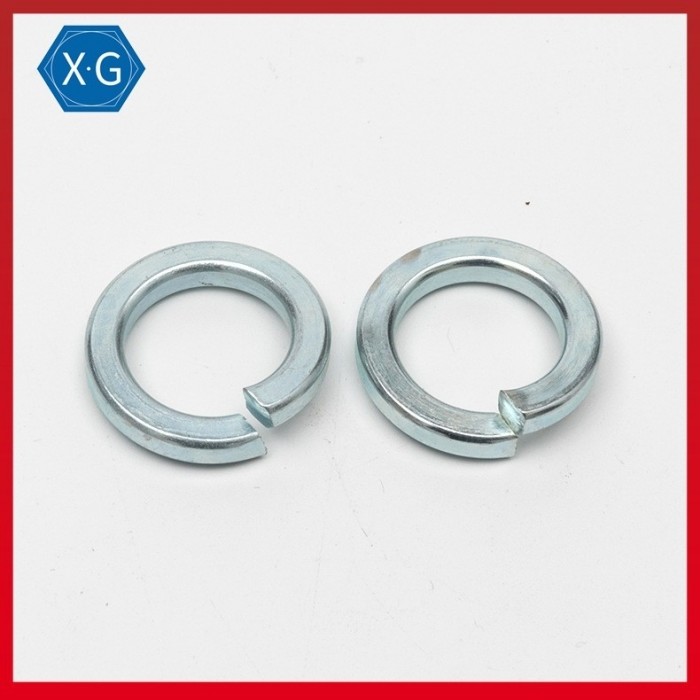

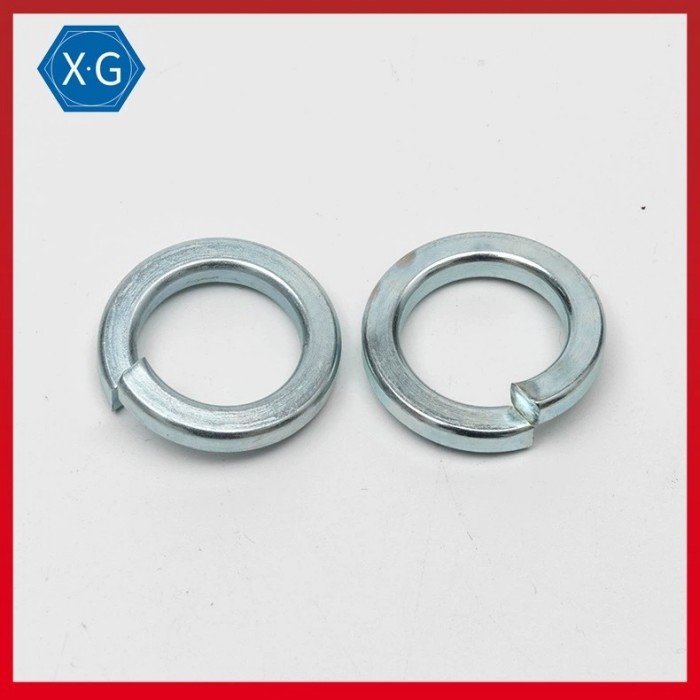

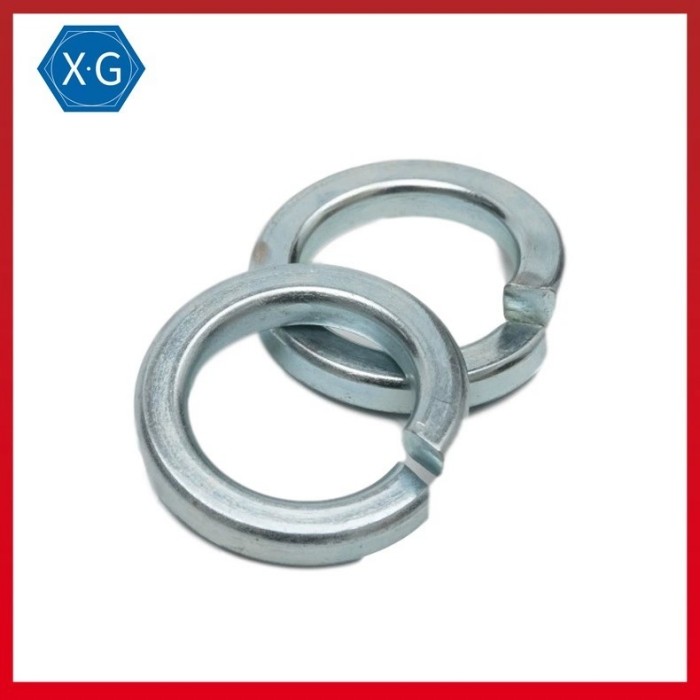

Цинк сини DIN 127B белый покрыл пружинные шайбы стальных шайб метрические разделенные

DIN127B оцинковывают пружинные шайбы пружинных шайб шайб покрытой весны стальные метрические разделенные

Чертеж:

Пружинная шайба весны
DIN 127
d	d (mm)		b (mm)			h (mm)			H (mm)		k (mm)
	минута	максимальный	Nom	минута	максимальный	Nom	минута	максимальный	минута	максимальный
φ3	3,1	3,4	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,1	0,15
φ3.5	3,6	3,9	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,2	0,15
φ4	4,1	4,4	1,5	1,4	1,6	0,9	0,8	1	2,1	2,5	0,15
φ5	5,1	5,4	1,8	1,7	1,9	1,2	1,1	1,3	2,7	3,2	0,15
φ6	6,1	6,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ7	7,1	7,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ8	8,1	8,5	3	2,85	3,15	2	1,9	2,1	4,6	5,4	0,3
φ10	10,2	10,7	3,5	3,3	3,7	2,2	2,05	2,35	5	5,9	0,3
φ12	12,2	12,7	4	3,8	4,2	2,5	2,35	2,65	5,8	6,8	0,4
φ14	14,2	14,7	4,5	4,3	4,7	3	2,85	3,15	6,8	8	0,4
φ16	16,2	17	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ18	18,2	19	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ20	20,2	21,2	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ22	22,5	23,5	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ24	24,5	25,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ27	27,5	28,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ30	30,5	31,7	8	7,75	8,25	6	5,8	6,2	13,6	16,1	0,8
φ36	36,5	37,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ39	39,5	40,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ42	42,5	43,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ45	45,5	46,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ48	49	50,5	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ52	53	54,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ56	57	58,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ60	61	62,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ64	65	66,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ68	69	70,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ72	73	74,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ80	81	82,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ90	91	92,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ100	101	102,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1

Шайбы весны цинка тонкие спирали с отверстием в середине которая нормально использована как гайк-запирая прибор.

Покрытие цинка соответствующее для большинств крытых применений.

По мере того как вы затягиваете болт, эти метрические шайбы сплющивают для добавления напряжения к продетому нитку соединению и для предотвращения отпустить от небольших количеств вибрации. Вся из этих шайб соотвествуют DIN или ASME для разделенных размеров пружинной шайбы.

Стандартные разделенные пружинные шайбы имеют левую винтовую линию, которой середины вы могут только использовать их с болтами которые имеют правые нарезки для предотвращения вращения по часовой стрелке от вибрации. Затягиванный, их неровный укус концов разделения в unhardened гайки - и - болты для более плотного владения чем шайбы изогнутые или волну, но только для применений с вращением по часовой стрелке. Шайбы, гайки, и будут деформированы болты незатягиванный, поэтому никакие из их можно повторно использовать. Не используйте эти шайбы на затвердетых поверхностях.

Используйте цинк-покрытые и желтые цинк-покрытые стальные шайбы в главным образом сухих окружающих средах. Плакировка цинка предлагает временное предохранение от ржавчины, но как только она носит прочь сталь заржавеет. Вся из этих шайб более сильна и более износоустойчива чем нержавеющая сталь.
